どのような場所で使われているの?
>
化学、医薬、化成品生産施設
> 安全計装対応PST機能付緊急遮断弁 3BSシリーズ
PST機能付緊急遮断弁用アクチェータは、
プラントの安全計装システムや予知保全による維持管理で
求められるパーシャルストロークテスト(PST)に
対応した特殊アクチェータです。
多数の実績を持つ二段開閉アクチェータの技術をベースに
PST機能を実現し、経験に裏付けされた高い信頼性によって、
PST間隔を長く取ることが可能です。

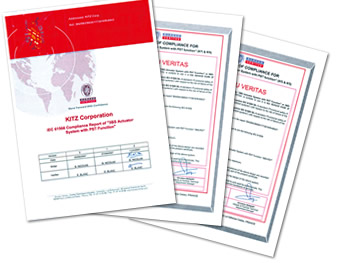

シンプルなシステム構成でSIL3認定を取得しています。

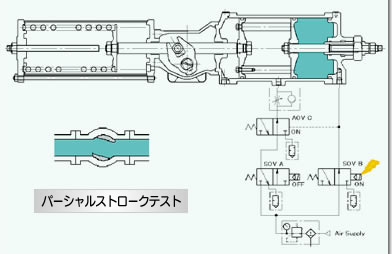

シリンダ内に2つのピストンを配した二段開閉機構を用いて、PST機能を提供します。メカニカルな中間停止構造により、高精度なPST位置が実現され、オーバーシュートなどのトラブルを発生させません。
PST停止位置は45%~90%の間で任意にオンサイトで設定可能です。ボールバルブ、バタフライバルブ等のあらゆる90度回転バルブに搭載可能です。

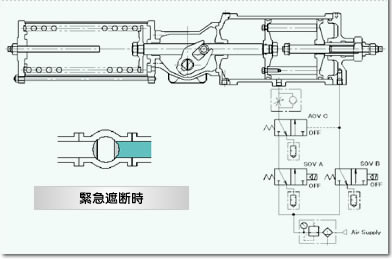

遮断用電磁弁のみで遮断動作するため、既設の緊急遮断弁の制御系で動作します。
既設のDCSにPST用電磁弁の制御を追加する事で、PSTの自動化も可能です。
